Forfølgelse af brugervenlighed Anvender et sofistikeret dækdesign og er designet under hensyntagen til tilgængeligheden til bordet og håndtering af emnet med en kran. Andre funktioner for bedre bearbejdelighed er også indbygget i hele maskinen. Den hydrauliske enhed og andre perifere enheder, der kræver periodisk vedligeholdelse, er placeret på et let tilgængeligt sted for at forbedre vedligeholdelsesevnen.
Større spindeludgang Tilføjet S3 15 % nominel udgangseffekt og drejningsmoment; Forbedre korttids tung skæreevne; Forkort acceleration, deceleration og stiv banketid.
Ny generation af spindelmotor Intelligent spindelbelastningskontrol; Skrubbearbejdningseffektiviteten steg med 28 %.
Nyt HMI nemmere Ofte anvendte funktioner ændres fra komplekse låseindstillinger til en-tasts betjening.
Systembehandling er stærkere Enkel indstilling af bearbejdningsnøjagtighedsniveau.
Smart fremstilling Praktisk IoT-udvidelse; Medtag alle almindelige aftaler.
Hurtigt og pålideligt ATC værktøjsmagasin
El-skab klimaanlæg Hele udvalget af standard "elskabs klimaanlæg". Forhindre støv, olietåge og fugt i at trænge ind i det indre af det elektriske kabinet, elektronisk styre temperaturen, holde temperaturen på det elektriske kabinet konstant, forbedre arbejdseffektiviteten af hele maskinen og levetiden af de elektroniske komponenter. Udover overlegen ydeevne beskytter den også maskinens levetid og udnyttelsesgrad.

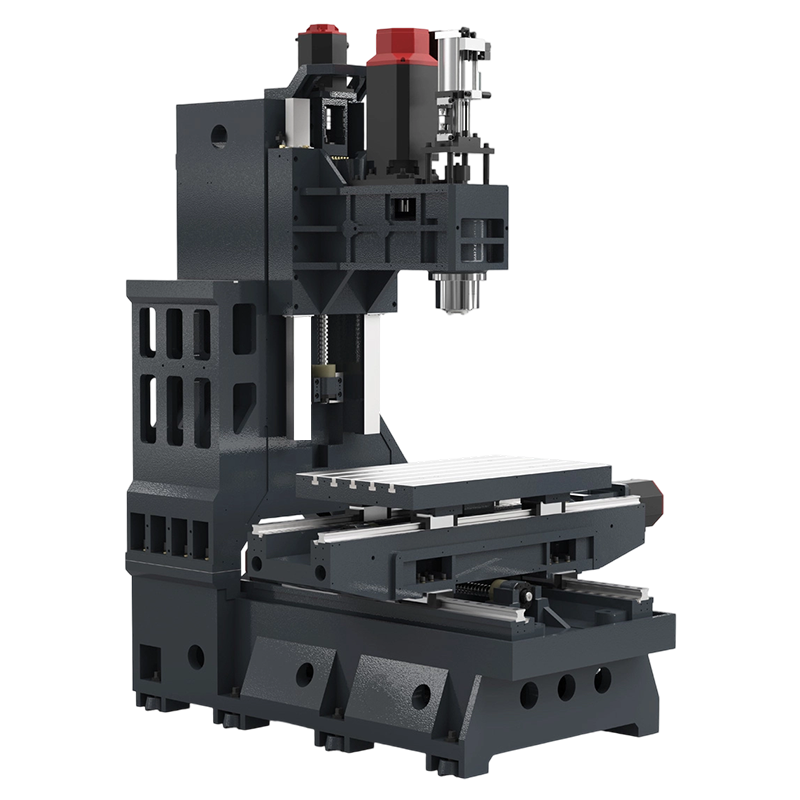

Struktur Skroget og sadlen er forstærket med bjergribber, og kraftflowlinjen er den korteste for at sikre den bedste stivhed. Baseret på fremragende ingeniørdesign kan ribberne på bearbejdningscenterets base og søjle modstå vridning, stødabsorbering og overføre skærevibrationer til det ikke-skærende område. Søjlen bruger et drejningsmomentrørsdesign, der giver fremragende stivhed og modstandsdygtighed over for bøjning og vridning. Det ultra-brede basedesign reducerer tyngdepunktet på basen og justerer maskinens tyngdepunkt til den optimale stabile højde. Bunden af søjlen er udvidet for at øge maskinens stabilitet.
Tre-akset pre-pull kugleskrue Importeret JIS-C3 slibekvalitet forspændt møtrikskrue for at eliminere tilbageslag, høj varmebestandighed, slidstyrke, vridningsmodstand og lang levetid, hvilket sikrer høj præcisionsbearbejdning af maskinen og vedtager importeret præcisionsvolumen. Oliepåfyldningsmaskinen sikrer smøring af den aksiale fremføringsmekanisme.
Komposit præcisionsluftkompressor Sørg for ren lufttilførsel og trykregistrering af maskinkomponenter. mere pålidelig kontrol af lufttryksventilens virkning. øge vanddråbeudskilleren for at eliminere ekstern kildefugt.
Tekniske parametre
Model
Enhed
VL85
Rejser (X/Y/Z)
mm
800/550/550
Arbejdsbord dimension
mm
1000x550
T-slids
mm
5-18Tx90
Maksimal belastning
kg
600
Afstand fra spindelnæse til bord
mm
120-670
Afstand fra centrum af spindlen til den veritiske søjle
mm
589
Spindel
Tilspidsning
BT40
Roterende hastighed
rpm
10000/12000 (valgfrit)
FANUC Motorkraft
kW
7.5/11/15
MITSUBISHI Motorkraft
kW
7.5/11/15
Tre-akset
FANUC Motorkraft (X/Y/Z)
kW
1,8/1,8/3,0
MITSUBISHI Motorkraft (X/Y/Z)
kW
2,0/2,0/3,0
Skinnespecifikation (X/Y/Z)
mm
Rulle: 35/45/Box Way
Antal skydere (X/Y/Z)
Pc
4/4/Box Way
Skruestørrelse
mm
JIS C3: Φ40
G01 Tilspænding
mm/min
1-10000
G01 Hurtig gennemløbshastighed (X/Y/Z)
m/min
48/48/30
Positionel nøjagtighed
mm
±0,005/300
Gentagen positioneringsnøjagtighed
mm
±0,003/300
Værktøjsmagasin
Manipulator bibliotek
stk.
24
Tid til at skifte værktøjsskærer
s
1,3-1,8
Max værktøjslængde
mm
300
Max værktøjsdiameter (alle værktøjshullerne er fulde af værktøj)
mm
78
Maks. værktøjsdiameter (værktøjshullerne er tomme til venstre og højre)
Nantong New Era Technology Co., LTD specialiserer sig i udvikling, design og produktion af numerisk styrede maskiner og CNC-værktøjsmaskiner i mere end 20 år. Vi har et professionelt team inden for teknologiudvikling, produktion og salgsservice.
Som en professionel OEM Universal Z-Axis Box Way VMC VL85 producenter og ODM Universal Z-Axis Box Way VMC VL85 virksomhed, har New Era løbende tilegnet sig avancerede videnskabelige og teknologiske resultater både nationalt og internationalt, og har nu udviklet sig til en professionel producent med et komplet produktions- og monteringscenter. Vi leverer altid de bedste løsninger til kunderne og skaber maksimal værdi med produkter af høj kvalitet og perfekt service.
