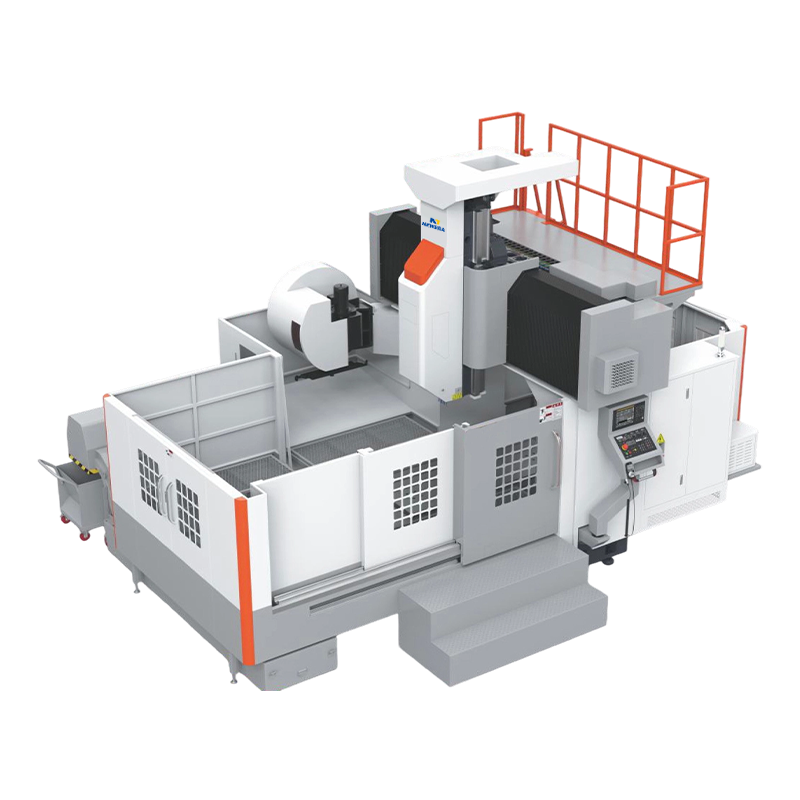

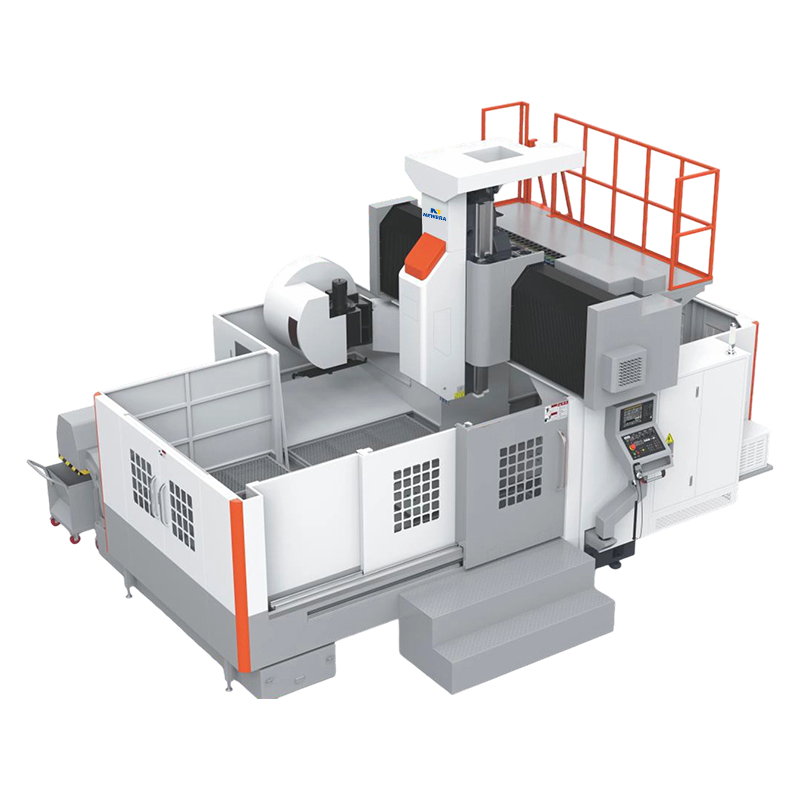

A portalbearbejdningscenter er en CNC-værktøjsmaskine med en portalstruktur, der er meget brugt til bearbejdning af store og tunge emner. Dens designfunktioner giver den høj stivhed og stabilitet, hvilket gør den særligt velegnet til bearbejdningsopgaver, der kræver høj præcision og tunge belastninger, såsom i rumfart, skibsbygning, formfremstilling og maskinfremstilling. Sammenlignet med traditionelle lodrette eller horisontale bearbejdningscentre kan portalbearbejdningscentre modstå større skærekræfter, har et større bearbejdningsområde og højere produktionseffektivitet.
1. Grundlæggende struktur og arbejdsprincip for portalbearbejdningscentre
Sengen i et portalbearbejdningscenter har en "portal"-formet struktur. Spindelhovedet spænder over emnet gennem søjler på begge sider og danner et bearbejdningsområde med stort spænd. Denne struktur gør det muligt for værktøjsmaskinen at udføre effektiv bearbejdning på et stort arbejdsbord, specielt velegnet til bearbejdning af store, tunge emner. Dets arbejdsprincip ligner det for konventionelle CNC-værktøjsmaskiner, der bruger et CNC-system til at kontrollere den præcise bevægelse af hver akse for at fuldføre forskellige operationer såsom fræsning, boring og anboring.
Gantry-bearbejdningscentre har typisk højpræcisions servomotorer og lineære føringer på deres spindler og arbejdsborde, hvilket giver jævn og præcis bevægelse. Samtidig muliggør automatiske værktøjsskiftere automatiske værktøjsskift, hvilket forbedrer produktionseffektiviteten og reducerer manuel indgriben.
2. Hovedegenskaber ved Gantry-bearbejdningscentre
(1) Høj stivhed og stabilitet: På grund af deres portalstruktur kan portalbearbejdningscentre modstå store skærekræfter og belastninger, opretholde høj præcision selv under høje belastninger, hvilket gør dem velegnede til tung skæring og bearbejdning af store emner.
(2) Stort bearbejdningsområde: På grund af deres strukturelle design er portalbearbejdningscentre typisk udstyret med store arbejdsborde, hvilket muliggør bearbejdning af store emner, hvilket gør dem velegnede til præcisionsbearbejdning af store dele.
(3) Højpræcisionsbearbejdning: Det høje stivhedsdesign af portalbearbejdningscentre gør det muligt for dem at give meget høj bearbejdningsnøjagtighed under kompleks bearbejdning og præcisionsbearbejdning, og yder særligt godt i bearbejdning af præcisionsforme og rumfartsdele.
(4) Høj grad af automatisering: Portalbearbejdningscentre er typisk udstyret med automatiske værktøjsskiftere, som automatisk kan skifte mellem forskellige værktøjer, hvilket forbedrer produktionseffektiviteten og tilpasser sig batchproduktion og komplekse proceskrav.
(5) Flerakset bearbejdning: Moderne portalbearbejdningscentre understøtter flerakset bearbejdning, hvilket muliggør samtidig bearbejdning i flere akser såsom X, Y og Z, hvilket opfylder bearbejdningsbehovene for forskellige komplekse dele.
3. Anvendelsesområder for portalbearbejdningscentre
Formfremstilling: Portalbearbejdningscentre er velegnede til bearbejdning af forskellige typer store forme, især fordelagtige i formfremstilling, der kræver præcisionsbearbejdning af hul og kompleks overfladebehandling.
Luftfart: På grund af deres store bearbejdningsområde og højpræcisionsbearbejdningskapacitet er portalbearbejdningscentre i vid udstrækning brugt til bearbejdning af luftfartskomponenter, såsom flyrammer og motordele.
Skibsbygning: Skibsdele er typisk store og komplekse; portalbearbejdningscentre kan håndtere store, tunge emner, der opfylder skibsbygningsindustriens bearbejdningsbehov.
Maskinfremstilling: Gantry-bearbejdningscentre bruges i vid udstrækning til bearbejdning af store mekaniske komponenter, såsom værktøjsmaskiner, understøtninger og rammer.
Bilfremstilling: I bilindustrien kan portalbearbejdningscentre bruges til at bearbejde store autodele, såsom motordele og karrosserier.
4. Almindelige fejl og løsninger til portalbearbejdningscentre
Mens portalbearbejdningscentre tilbyder betydelige fordele med hensyn til bearbejdningsnøjagtighed og kapacitet, gør deres komplekse struktur og høje arbejdsbyrde dem tilbøjelige til funktionsfejl. Nedenfor er nogle almindelige fejl, der kan opstå under brugen af portalbearbejdningscentre og deres løsninger.
| Fejltype | Almindelige symptomer | Mulige årsager | Løsninger |
| Mekanisk transmissionsfejl | Nedsat bearbejdningsnøjagtighed, unormal støj, vibrationer | Slid på styreskinne/blyskrue, dårlig smøring, beskadigede lejer | Rengør og smør styreskinnen/blyskruen igen; udskift beskadigede lejer; justere frigangen for transmissionskomponenter. |
| Spindelfejl | Spindel overophedning, ustabil hastighed, overdreven vibration | Slid på spindelleje, ubalance i værktøjet, utilstrækkelig køling | Udskift lejer; rebalancer værktøjer; kontroller spindelkølesystemet (f.eks. vandpumpe, rør). |
| Servo System Alarm | Føreralarm (f.eks. overbelastning, indkoderfejl) | Motoroverbelastning, løst encoderkabel, forkerte parameterindstillinger | Tjek om belastningen er for høj; Tilslut indkoderkablet igen; gendan servodriveren til standardparametre og genkalibrer. |
| Værktøjsskifter fejl | Værktøjsskifteren sidder fast, værktøjsfald, værktøjsmagasinet roterer ikke | Utilstrækkeligt lufttryk, værktøjsmagasinmotorfejl, sensorfejl | Tjek luftkildetrykket (≥0,5MPa); rense eller udskifte sensorer; nulstil manuelt værktøjsmagasinet og genkalibrer. |
Portalbearbejdningscentre er højeffektivt og præcist bearbejdningsudstyr, der er velegnet til bearbejdning af store arbejdsemner med høj præcision og høj belastning. De er meget udbredt i rumfart, formfremstilling, skibsbygning og bilindustrien.
